Планетарні редуктори — це механічні передачі, які використовують особливу схему взаємодії зубчастих коліс, що дозволяє ефективно передавати значний крутний момент при відносно компактних розмірах. На відміну від класичних циліндричних редукторів, де рух передається між послідовно розташованими валами, у планетарній передачі кілька шестерень одночасно беруть участь у передачі навантаження. Саме ця особливість визначає більшість переваг конструкції та пояснює її широке застосування у промислових приводах.
Як влаштований планетарний редуктор

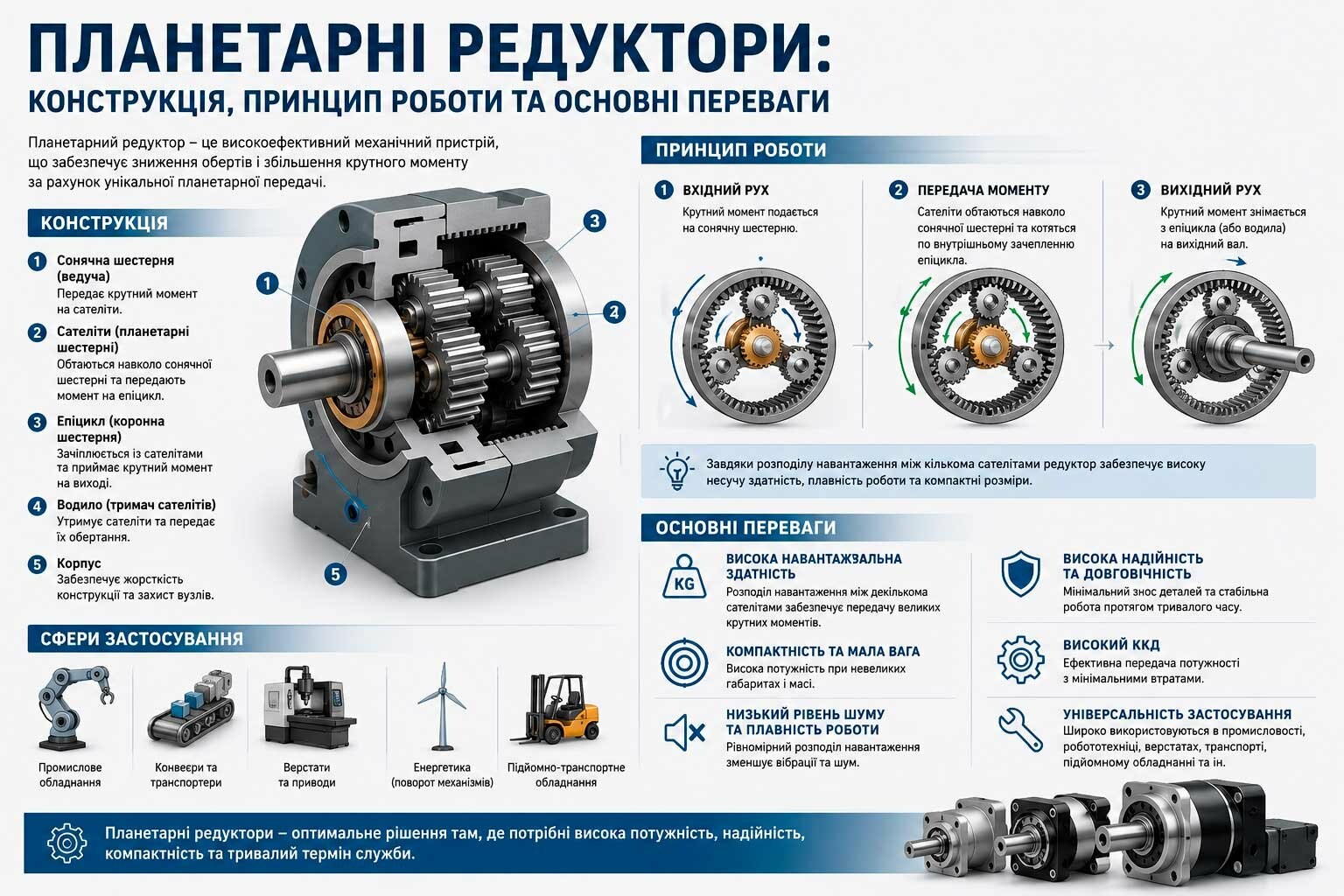

Основними елементами планетарної передачі є сонячна шестерня, сателіти, водило та коронне колесо. Сонячна шестерня розташована в центрі механізму. Навколо неї обертаються сателіти — зубчасті колеса, встановлені на водилі. Зовні сателіти взаємодіють із внутрішнім зубчастим вінцем, який називають коронним колесом.
Така компоновка нагадує рух планет навколо Сонця, звідки й походить назва передачі.
Принцип роботи залежить від того, який із трьох основних елементів — сонячна шестерня, водило або коронне колесо — є ведучим, який зафіксований, а який передає обертання далі. Змінюючи цю комбінацію, можна отримувати різні передавальні числа та напрямки обертання.
У редукторі може використовуватися не один, а кілька планетарних ступенів. Послідовне з'єднання ступенів дозволяє отримувати великі передавальні числа без надмірного збільшення габаритів механізму.
У чому принципова відмінність від циліндричної передачі
У звичайному циліндричному редукторі пара зубчастих коліс передає навантаження між двома валами. Якщо необхідно збільшити передавальне число, часто доводиться використовувати кілька ступенів із відповідним збільшенням довжини та маси редуктора.
У планетарній схемі принцип інший: декілька сателітів працюють одночасно. Навантаження розподіляється між ними, а передача потужності відбувається не через одну пару зубчастих коліс, а через кілька паралельних силових шляхів.
Це можна порівняти з різницею між одним несучим елементом і конструкцією, у якій навантаження одночасно сприймають кілька елементів. За правильно розрахованої та виготовленої передачі це дозволяє ефективніше використовувати внутрішній об'єм редуктора.
Чому планетарні редуктори здатні передавати великий крутний момент
Одна з головних переваг планетарної схеми — висока навантажувальна здатність.
Оскільки в роботі одночасно беруть участь декілька сателітів, крутний момент розподіляється між кількома точками контакту. У результаті кожна окрема зубчаста пара сприймає лише частину загального навантаження.
Крім того, конструкція дозволяє розташувати силові елементи симетрично навколо центральної осі. Це сприяє більш рівномірному розподілу навантаження та зменшенню радіальних сил, що діють на вали й опори.
Саме тому планетарні передачі особливо цікаві там, де від редуктора потрібно передавати великий крутний момент при обмежених габаритах.
Компактність — ще одна важлива перевага
Планетарна передача дозволяє розмістити кілька зубчастих коліс в одному компактному об'ємі. При цьому вхідний і вихідний вали можуть бути розташовані на одній осі.
Для порівняння, багатоступеневий циліндричний редуктор зазвичай має послідовне розташування валів і зубчастих пар. Це може збільшувати його довжину.
У планетарній конструкції частина зубчастих коліс розташована концентрично, тому механізм може бути коротшим і компактнішим при аналогічних вимогах до передавання потужності.
Це особливо важливо для обладнання, де простір для встановлення приводу обмежений.
Передавальне число без надмірного збільшення розмірів
Планетарні редуктори також дозволяють отримувати значне передавальне число в одному ступені, а використання декількох ступенів дає можливість ще більше його збільшити.
Це важлива відмінність від простої пари циліндричних зубчастих коліс. Для отримання великого передавального відношення в циліндричній передачі виникає необхідність збільшувати різницю між кількістю зубців коліс або використовувати додаткові ступені.
Планетарна схема дає більше свободи під час проєктування: інженер може підбирати кількість сателітів, геометрію зубчастих коліс, кількість ступенів і спосіб фіксації окремих елементів залежно від поставленого завдання.
Не тільки компактність: які ще переваги має планетарна схема
До основних переваг планетарних редукторів можна віднести:
- високу питому навантажувальну здатність;
- можливість передачі значного крутного моменту;
- компактні габарити при високій потужності;
- співвісне розташування вхідного та вихідного валів у багатьох конструкціях;
- можливість отримання різних передавальних чисел;
- рівномірніший розподіл навантаження між сателітами;
- можливість створення багатоступеневих компактних редукторів.
Водночас планетарний редуктор не є універсально кращим за циліндричний. Його конструкція складніша, а вимоги до точності виготовлення, складання та забезпечення правильного розподілу навантаження між сателітами можуть бути вищими.
Тому вибір між планетарною та циліндричною схемою залежить не лише від потужності приводу. Враховують крутний момент, передавальне число, частоту обертання, режим роботи, характер навантаження, вимоги до габаритів, ресурс і умови експлуатації.
Де застосовують планетарні редуктори
Завдяки поєднанню компактності та високої навантажувальної здатності планетарні передачі використовують у різноманітному промисловому обладнанні.
Їх можна зустріти у приводах конвеєрів і підйомних механізмів, гірничому та металургійному обладнанні, енергетичних установках, спеціальній техніці та інших машинах, де потрібне надійне передавання великої потужності.
Особливо актуальними планетарні схеми стають у випадках, коли конструктору потрібно отримати максимальну потужність у мінімально можливому об'ємі.
Висновок
Головна особливість планетарного редуктора полягає не просто в незвичайному розташуванні шестерень. Його перевага — у самій кінематиці: кілька сателітів одночасно беруть участь у передачі потужності, а зубчасті елементи розташовані концентрично навколо центральної осі.
У результаті планетарна схема дозволяє поєднати те, що складно отримати за допомогою традиційної передачі: високий крутний момент, значну навантажувальну здатність і компактні габарити.
Саме тому планетарні редуктори залишаються затребуваним рішенням для промислових приводів, де до механізму висуваються підвищені вимоги щодо потужності, надійності та ефективного використання простору.
